Трехходовой реверсивный клапан

Уникальная структура для включения и выключения, избежая от засорения.

Передовая шаровая структура для управления, с помощью течения пульпы управляет шаром, включает или выключает клапан. При работе, стальный шар разорвет рудной пульпой на другую сторону,и шар закрывает другую трубу, и так не возникает проблема как засорение.



Высокий эластичный клапан, без утечки и обеспечивает герметичность

Корпус шара с износостойкой резиной Xinhai, данная резина с высокой эластичностью, эластичность резины достигает до 76%, стальный шар помогает включать или выключать клапан, и данный клапан полностью в открывании или закрывании, так что обеспечивает герметичность и без утечки.



Передовая резиновая футеровка, срок службы продлевает клапана в 2 раза

Резиновая футеровка трехходового реверсивного клапана сделана из износостойкой резины Xinhai, индекс износостойкости составляет 128%, данная резина защищает клапан от износа, что помогает продлевать срок службы в 2 раза, чем обычный клапан.







Автоматическое управление, простое и свободное использование

Трехходовой реверсивный клапан заменяет клапан давлением пульпы, не нужно управляет ручкой, автоматическое управление, просто и свободно.







С помощью давления пульпы заменяет клапан, не нужно купить два клапана: один в работе и другой в резерве.

Использование трехходового реверсивного клапана, осуществит «два насос, один клапан», значит то, что только оплатит деньги за один клапан, сокращает капитал для одной трубы и себестоймость.

Часто задаваемые вопросы:

Почему возникает проблема как протек пульпы

Только в моменте включения возникает проблема как протек пульпы.

Напоминание

Рабочее давление трехходового реверсивного клапана Xinhai: <=0.7Mpa

Технические параметры

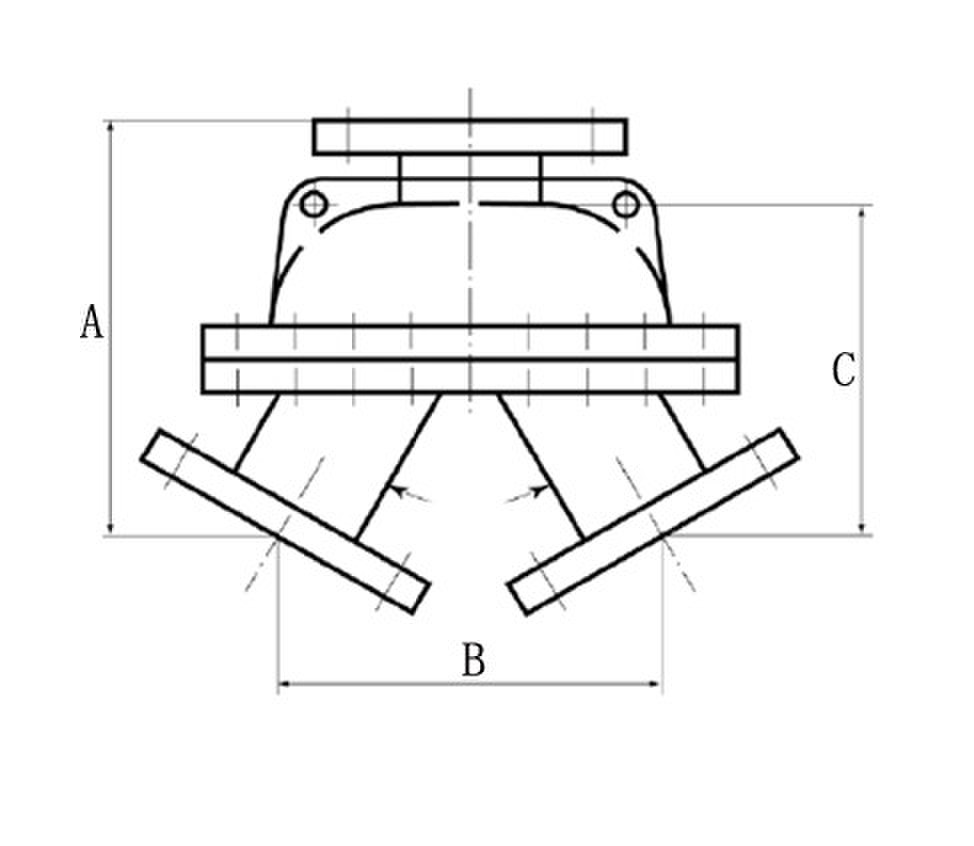

Габаритные размеры

Модель (DN)	A	B	C	Размер фланца
				Расстояние между центрами отверстий для болта	Внешний диаметр фланца	n-Φd
65	247	227	197	145	185	4-Φ18
80	267	250.5	217	160	200	8-Φ18
100	308.5	296	256.5	180	220	8-Φ18
125	352	346	300	210	250	8-Φ18
150	410	400	346.5	240	285	8-Φ22
200	477	476.5	413	295	340	8-Φ22
250	569	569	493	350	395	12-Φ22
300	656	669.5	580	400	445	12-Φ22
350	735	761	659	460	505	16-Φ22
400	833.5	863	747.5	515	565	12-Φ26
450	922.5	952	824.5	565	615	20-Φ26
500	1011	1054	913	620	670	20-Φ26

Характеристики

Условное давление	0.7Mpa
Испытательное давление(МПа)	Уплотнение	1.0	Испытательная среда	水
	Напряженности	1.5		水
Рабочее давление	≤1.0Mpa
Рабочие среды	Рудные пульпы, шлаки, хвосты и т.д.
